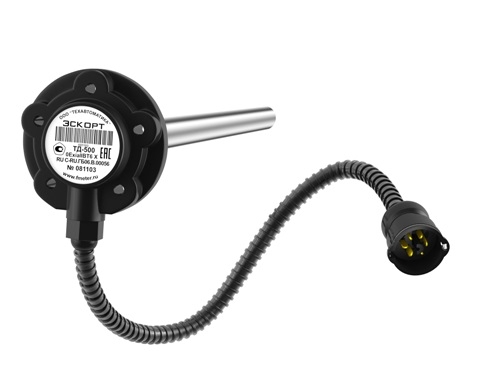

Датчик уровня топлива или ёмкостной измеритель уровня «Эскорт-ТД» - это высокоточный измерительный прибор, разработанный группой компаний «Эскорт»
| Измеряемая среда | Бензин, дизельное топливо |
| Взрывоопасные смеси по ГОСТ Р 51330.11 | категории IIA, IIB, группы Т1…Т6 |
| Протокол цифрового выходного сигнала | RS485 19200 bps |
| Разрешающая способность цифрового выходного сигнала | 0,1% |
| Разрешающая способность аналогового выходного сигнала | 0,25% |
| Диапазон частотного сигнала | 300 ... 1300 Гц |
| Сопротивление выхода индикатора уровня | 0...110 Ом ±10% |
| Уровень аварийного остатка топлива | 10% ±2% |
| Точность измерения в рабочей области не хуже | 1% |
| Нелинейность характеристики не хуже | 1% |
| Вид взрывозащиты - искробезопасная электрическая цепь уровня | «iа» |
| Маркировка взрывозащиты | 0ExiаIIВТ6 Х |
| Степень защиты оболочки по ГОСТ 14254 | IP67 |
| Защита от поражения электрическим током по ГОСТ 12.2.007.0 | класс III |
| Номинальное напряжение питания | 9...36В |
| Потребляемый ток, не более | 30мА |
| Габаритные размеры не более | 540х80х80 мм * |
| Условия эксплуатации - диапазон температуры окружающей среды С | - 40...+50 С |
| Условия эксплуатации - атмосферное давление, кПа | от 84 до 106,7 |
| Длинна измерительной части | 500, 1000, 1500 мм |
| Габаритные размеры не более | 540х80х80 мм |
| Масса датчика не более | 0,5 кг |
Режимы работы:
— Режим RS-485
В этом режиме датчик ждет запроса со стороны внешнего устройства. Через 2...3 мс. после получения запроса, датчик посылает ответ, который содержит информацию об уровне и температуре. Обслуживаются только те запросы в которых сетевой адрес совпадает с адресом записанным в память датчика.
— Частотный режим
В этом режиме датчик непрерывно формирует частоту, соответствующую измеренному уровню. Нулевому уровню соответствует частота 300 Гц. Максимальному уровню соответствует частота 1323 Гц. При неправильной установке максимального уровня частота может быть выше или ниже 1323Гц. Частота начинает формироваться через 60...90 сек. после включения питания датчика.
— Аналоговый режим
В этом режиме датчик формирует аналоговое напряжение соответствующую измеренному уровню. Нулевому уровню соответствует напряжение 0,1 В. Максимальному уровню 3 соответствует напряжение 4,9 В. При неправильной установке максимального уровня может произойти ограничение напряжения на уровне 4,9В.
— Периодический режим
В этом режиме датчик формирует пачку импульсов частотой 50 Гц. Количество импульсов в пачке соответствует замеренному уровню. Нулевому уровню соответствует пачка из 2-х импульсов, максимальному уровню соответствует пачка из 1025 импульсов. Между пачками формируется временной интервал 62 сек. Первая пачка импульсов формируется через 60...90 сек. после включения питания датчика.
